Infrezingen
Hangnaden, sluitnaden en het afhangen en sluitbaar maken van de beweegbare delen dienen te voldoen aan de eisen van de KVT, katern 20 dan wel BRL 0803. Uitzondering hierop is, dat sluitnaden bij toepassing van hakende sluitingen maximaal 4 mm mogen bedragen. Voorts zijn opdeze voorschriften zijn de volgende aanvullingen van toepassing.
Uitzondering hierop is, dat sluitnaden bij toepassing van hakende sluitingen maximaal 4 mm mogen bedragen. Voorts zijn op deze voorschriften de volgende aanvullingen van toepassing.
- a. Dievenklauwen
- Positie dievenklauwen
- Plaats losse dievenklauwen:
- 50 mm onder bovenste scharnier;
- 50 mm onder middelste scharnier;
- 50 mm boven onderste scharnier.
- Minimale houtdekking rondom dievenklauw dient 14 mm te zijn.
- Plaats losse dievenklauwen:
- Infrezingen dievenklauwen
- Positie dievenklauwen
Met betrekking tot de infrezingen van dievenklauwen dienen de voorschriften van de leverancier te worden aangehouden.
- b. Infrezingen scharnieren, voorplaten sluitwerk en sluitkommen
- De maximale maattoleranties in de diepte van de infrezing in het raam, de deur of het kozijn bedragen 0 / +0,5 mm t.o.v. van de te monteren voorplaten van sluitwerk en sluitkommen.
- Het vlak van de inkrozingen in het draaiende deel dient evenwijdig te zijn aan het vlak van de sponning. De diepte van de inkrozing dient te worden vastgesteld aan de hand van de bladdikte van het scharnier en de vereiste hangnaad. Hierbij is toegestaan dat het scharnierbled boven het arms-geschaafde vlak ligt.
- De maximale maattolerantie in de breedte en hoogte van de infrezing in het kozijn bedragen 0 tot +0,5 mm t.o.v. van het te monteren scharnierblad.
- c. Infrezingen sluitwerk in ramen, deuren en kozijnen
Infrezingen dienen op basis van door de fabrikant/leverancier aangeleverde maatvoeringstekeningen van het sluitwerk worden uitgevoerd of op basis van de infreestekeningen zoals afgebeeld op de bijlage van het desbetreffende sluitwerk in deze publicatie. Invalwerk voor infrezingen voor slotkasten is niet toegestaan.
Infrezingen sluitwerk in ramen
De maximale toleranties, t.o.v. de maatvoeringstekeningen van het sluitwerk, voor de infrezingen in ramen bedragen in de breedte en diepte van de infrezing + 1 mm; voor de hoogte + 5 mm. De in de hoogte vermelde toleranties mag bij roterend freesgereedschap gelezen worden als 5 mm beweging. De tolerantie op de in de bijlage afgebeelde infreestekeningen bedragen + 1mm.
Infrezingen sluitwerk in deuren
De maximale toleranties, t.o.v. de maatvoeringstekeningen van het sluitwerk, voor de infrezingen in deuren bedragen in de breedte en diepte van de infrezing + 2,5 mm; voor de hoogte + 5 mm. De in de hoogte vermelde toleranties mag bij roterend freesgereedschap gelezen worden als 5 mm beweging. De tolerantie op de in de bijlage afgebeelde infreestekeningen bedragen + 1mm.
Infrezingen sluitwerk in kozijnen
De maximale toleranties, t.o.v. de maatvoeringstekeningen van het sluitwerk, voor de infrezingen in kozijnen bedragen in de breedte en hoogte van de infrezing + 1 mm. Voor de diepte van de infrezing zie kopje b hierboven. De tolerantie op de in de bijlage afgebeelde infreestekeningen bedragen + 1mm.
- d. Armschaven
Het armschaven van de beweegbare delen dient zodanig uitgevoerd te worden dat de ingelaten metalen sluitwerkonderdelen niet buiten het houtoppervlak uitsteken;
- e. Positie haakschoten/sluitkommen

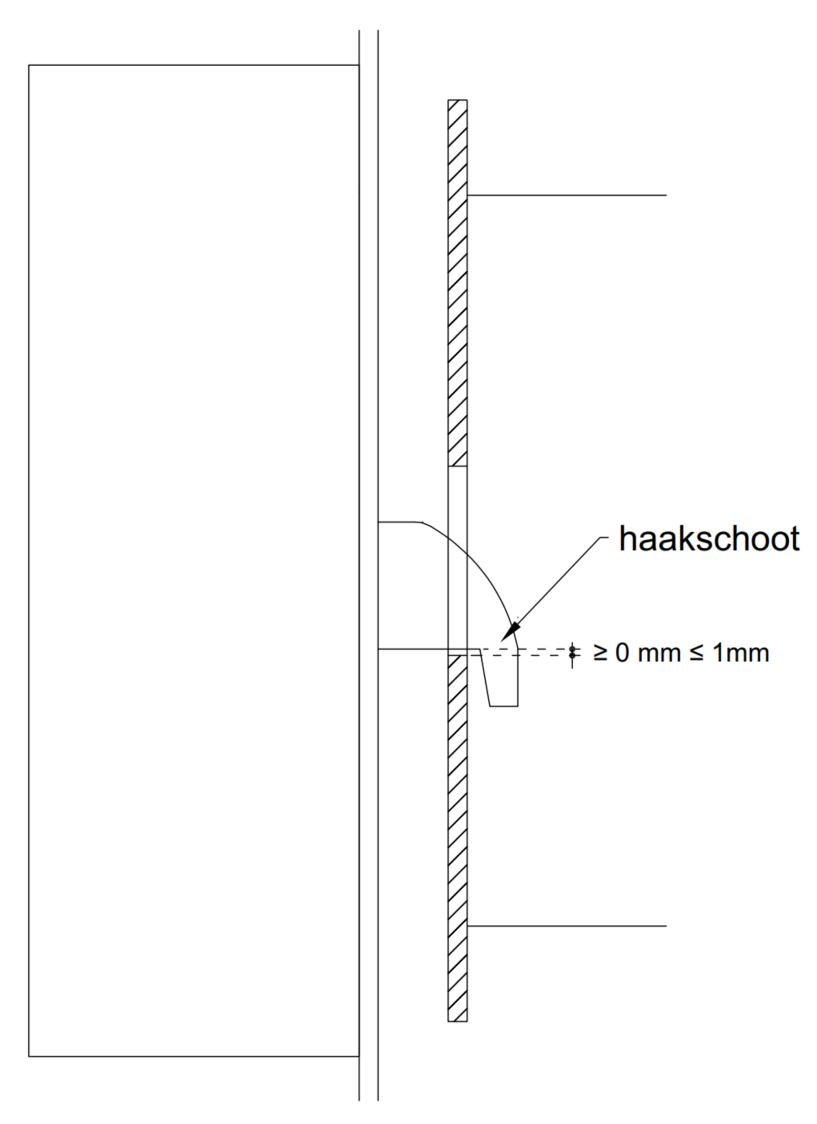

Positionering haakschoten/sluitkommen in ramen en deuren
De positie van de haakschoten in het raam en in de deur t.o.v. de sluitkommen in het kozijn dient overeenkomstig de afbeelding hieronder te geschieden of zoals vermeld in de datasheet bij het desbetreffende sluitwerk.
- f. Plaatsing scharnieren
Plaatsing scharnieren t.b.v. ramen
Scharnieren t.b.v. ramen dienen overeenkomstig katern 20 uit de KVT geplaatst te worden. Indien de afstand tussen de scharnieren groter is dan 800 mm moet er een extra scharnier geplaatst worden.
Plaatsing scharnieren t.b.v. deuren
Scharnieren t.b.v. deuren dienen overeenkomstig BRL 0803 geplaatst te worden.

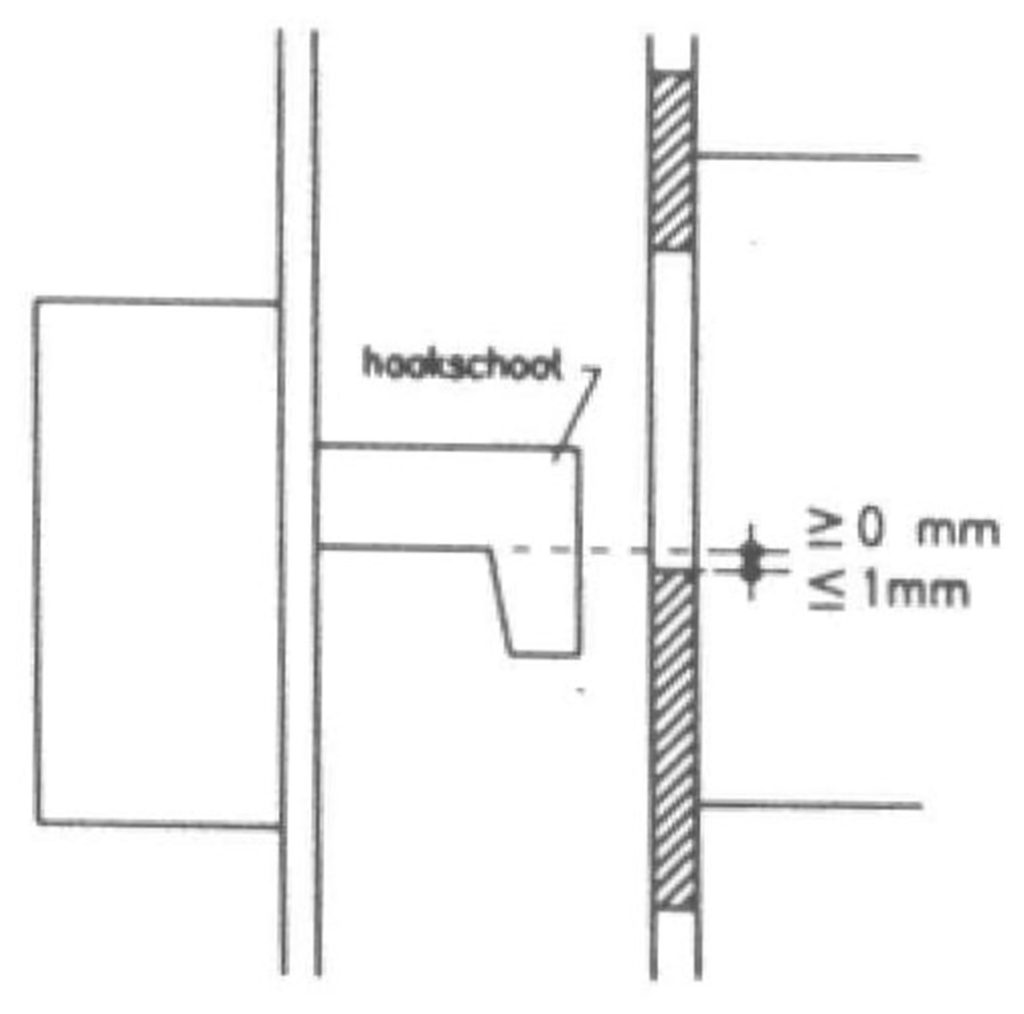

MAATTOLERANTIE POSITIE HAAKSCHOTEN
